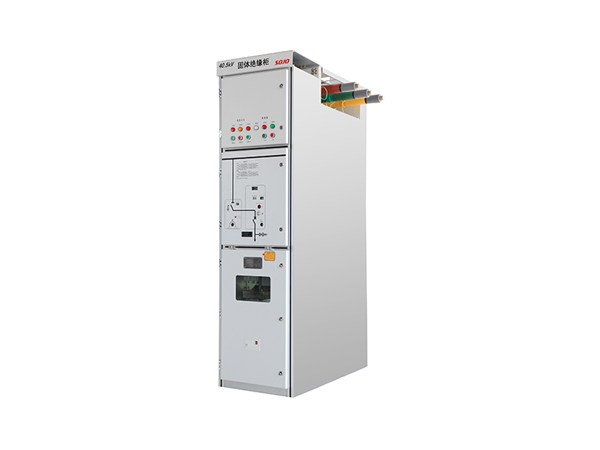

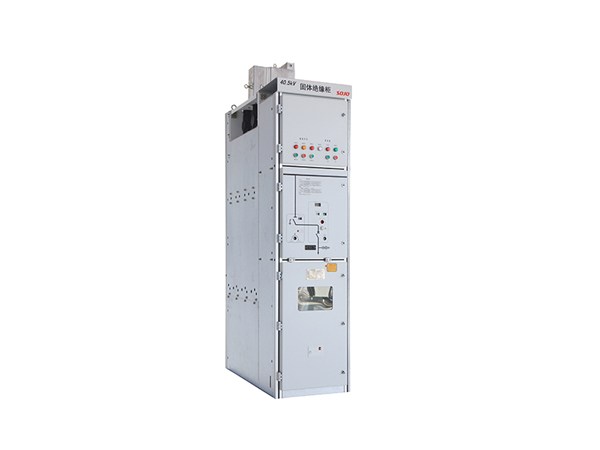

40.5kV固體絕緣開關柜

概述

40.5kV固體絕緣開關設備用于40.5kV三相交流50Hz電力系統中,作為發電廠、變電所及工礦企業配電室接收與分配電能之用,具有控制、保護和檢測等功能,除廣泛用于一般電力系統外,還可用于頻繁操作的場所,適用環境條件的場所,適用環境條件符合GB3906所規定的正常使用環境條件。

產品介紹

應用領域

本產品適用于額定電壓35kV的供電系統中,也可用于終端供電,裝入箱式變電站,作為電能的控制和保護裝置。產品性能符合GB3906-2012《3.6~40.5kV交流金屬封閉開關設備和控制設備》以及IEC298的規定。本產品可應用于國家電網、工廠配電、高壓輸電、鐵路系統、城市配電、風力發電等各種場合。

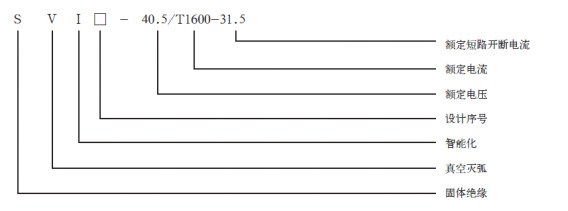

產品型號及含義


產品特點



屏蔽可觸摸
40.5kV固體絕緣開關柜采用模塊化設計,絕緣模塊外表面涂覆導電接地屏蔽層,是柜內可觸摸的安全型固體絕緣開關柜。



體積小
固體絕緣開關柜柜體尺寸為:600*2300*1300



安全性能
帶電部分全絕緣全密封,防護等級IP67。
電纜艙室設計為內錐式電纜終端,提高了聯接的可靠性。



特殊環境應用性能
適用于高寒、高海拔、高潮濕、高腐蝕、低洼地帶及防爆地區。





產品參數


C模塊 V模塊 D模塊



負荷開關 斷路器 直通模塊 隔離開關 接地開關

額定電壓 kV 40.5 40.5 40.5 40.5 40.5

滅弧類型
真空 真空



額定電流 A 1250 1250/1600 1250/1600 1250/1600 1250/1600

額定頻率 Hz 50 50 50 50 50

主回路電阻 μΩ ≤80 ≤80 ≤80

1min工
       頻耐受
       電壓
相對地 kV 95 95 95 95 95
隔離斷口 kV 118 118
118
雷電沖
       擊耐受
       電壓
相對地 kV 185 185 185 185 185
隔離斷口 kV 215 215
215
額定短路開斷電流 kA
31.5


開斷額定短路開斷電流次數
30


額定短路關合電流 kA 63 80


額定短時耐受電流(4S) kA 25 31.5 31.5 31.5 31.5
額定峰值耐受電流 kA 63 80 80 80 80
額定電纜充電開斷電流 A 50 50


機械壽命 10000 10000
3000 3000
帶電部分防護等級
IP67 IP67 IP67
